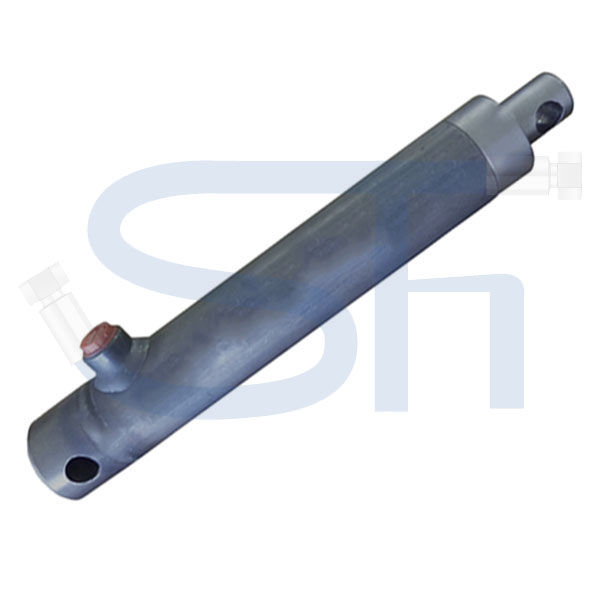

Hydraulikzylinder 25/100 Hub - einfachwirkend mit Loch

Hydraulikzylinder 25/100 Hub - einfachwirkend mit Loch

- Komplett montiert
- Material Zylinderrohr: St 52.3 DIN 2393 ISO H9
- Material Kolbenstange: Stahl UNI C45 - SAE 1045, Chrom 25 Micron ±5
- Betriebsdruck max.: 250 Bar
- Max. Geschwindigkeit: 0,5 m/s
- Max. radiale Belastung: 10 % der axialen Kraft
- Sofort einsatzfähig
- Temperaturbereich der Abdichtungen: -25°C bis +80°C
- Verwendbar mit Hydrauliköl auf Mineralölbasis

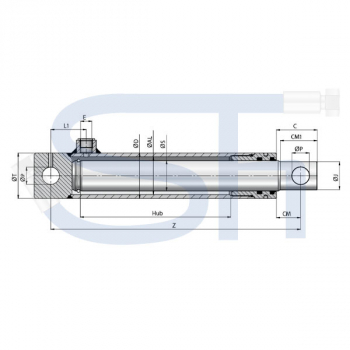

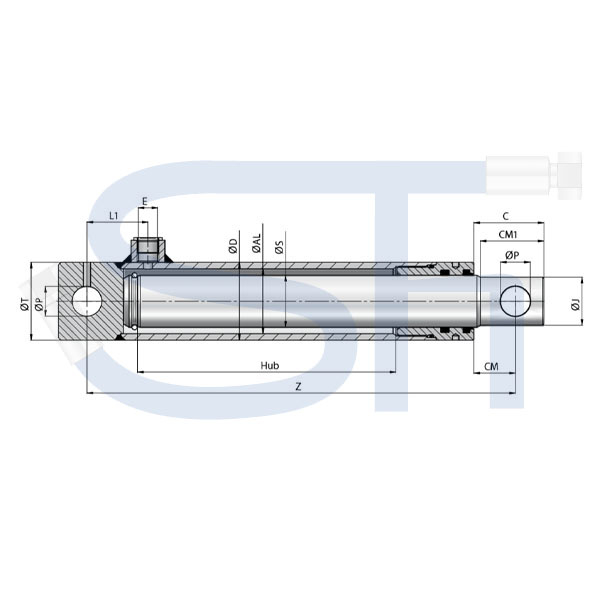

Datenblattangaben:

Hub = 100,00mm
Z = 190,00mm
Ø D = 40,00mm
Ø AL = 30,00mm
Ø S = 25,00mm
E = R 3/8"
L1 = 40,00mm
CM = 24,00mm
C = 38,00mm
Ø J = 22,00mm
CM1 = 35,00mm
Ø T = 40,00mm
Ø P = 14,10mm
Kg = 1,63

Technische Informationen:

Stangendurchmesser = Ø 25,00mm
Hub = 100,00mm
Ölanschluss = R 3/8"

Zusatzinformation:

Die Spalte “Hub (mm)” gibt nicht in jedem Fall die tatsächliche sondern die maximal erreichbare Hublänge von Kolbenstange oder Zylinderrohr wieder

Konstruktion: Geschraubt und geschweißt, Kopfmutter und Führung aus einem Stück
